新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产品为纯电动汽车
新能源纯电动汽车简介:
纯电动汽车(Blade Electric Vehicles,BEV)是一种采用单一蓄电池作为储能动力源的汽车,它利用蓄电池作为储能动力源,通过电池向电动机提供电能,驱动电动机运转,从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等,这些电池可以提供纯电动汽车动力。同时,纯电动汽车也通过电池来储存电能,驱动电机运转,让车辆正常行驶。
纯电动专用车优点:
(1)零排放。纯电动汽车使用电能,在行驶中无废气排出,不污染环境。
(2)能源利用率高。有研究表明,同样的原油经过粗炼, 送**电厂发电,经充入电池,再由电池驱动汽车,其能量利用效率比经过精炼变为汽油,再经汽油机驱动汽车的要高。
(3)结构简单。因使用单一的电能源,省去了油箱、发动机、变速器、冷却系统和排气系统,相比传统汽车的内燃汽油发动机动力系统,其结构大为简化。
(4)噪声小。在行驶过程中振动及噪声小,车厢内外十 分安静。
(5)原料广。使用的电力可以从多种一次能源获得,如煤、核能、水力等,解除了人们对石油资源日见枯竭的担心。
(6)移峰填谷。对于发电企业和电力公司来说,电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电,可以 平抑电网的峰谷差,使发电设备日夜都能充分利用,从而大大提高经济效益。

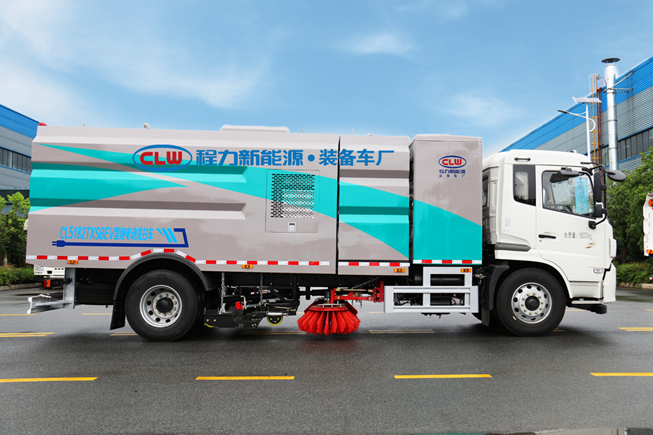

纯电动洗扫车简介:
● 垃圾箱外形采用长方体的造型,箱体受力均匀,结构性能强,美观。垃圾箱采用不锈钢制作,永不锈蚀。
● 工作装置采用“中置两盘扫+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆”布置形式。
● 中置两盘扫(扫盘可单独**)+中置宽吸嘴+内置高压主喷杆+左右高压侧喷杆(左右高压侧喷管可****)结构,实现路面的洗扫及吸尘。
● 左右侧喷杆V形布置和吸嘴内置主喷杆无间隙高压喷嘴喷水布置,有效的将清洗后的污水和垃圾全部归拢赶**吸嘴处,并吸收于污水垃圾箱内,使路面不留尘土、积水,路面清洗、刷扫和污水回收效果佳。
● 清水箱和垃圾箱分体布置,有效空间利用**化,一次连续作业时间长。同时在作业过程中可通过污水排放装置对污水进行排放,随时加清水继续作业;垃圾箱采用双油缸自卸卸料,箱内同时设有大流量高压喷嘴,可快速冲洗垃圾箱
● 左右高压侧喷杆具有双向自动避障保护及复位功能。可大大减少左右高压侧喷杆损坏,作业时整车安全性也提高。
● 中置宽吸嘴具有液压浮动功能,有效的延长橡胶滚轮的寿命。
● 采用CAN智能化**系统,电、液、气集中**,驾驶员可在驾驶室内完成各种动作的操作。
产品简述
1.1 产品简述

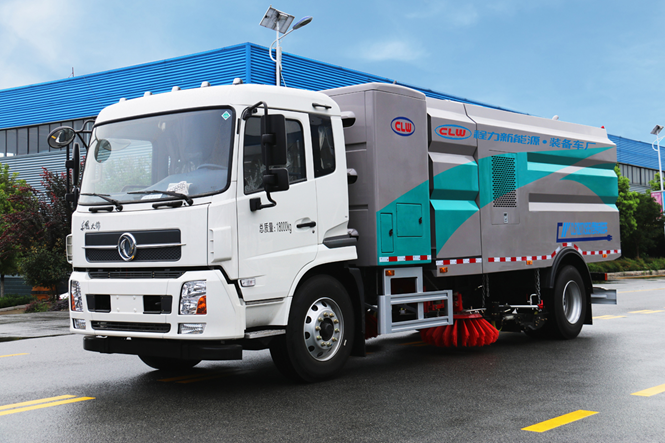

程力汽车股份有限公司环卫车系列东风天锦是我公司自行设计开发、具有自主知识产权、国际**技术水平的新一代路面、路沿清洗、清扫及喷雾降尘的专用设备。该款洗扫车结合了扫路车及高压清洗车的功能特点,并解决了吸尘车无法在城市道路上清洗路沿的短板,在作业时利用扫刷将地面垃圾扫向车内侧,路面的顽固附着物由高压喷水杆喷出的水流冲起,再由吸盘吸入垃圾箱储存.具有绿色环保、功能齐全、设计合理、能耗低、清洗范围广、使用寿命长等特点。
1.1 使用场景
1.城市道路、高速公路、广场、机场、码头、隧道、桥梁、隔离墙等路面、路沿的清洁工作
2.工地、厂区等干道的清洗、清扫。
2、产品性能特点
洗扫车详细技术说明:

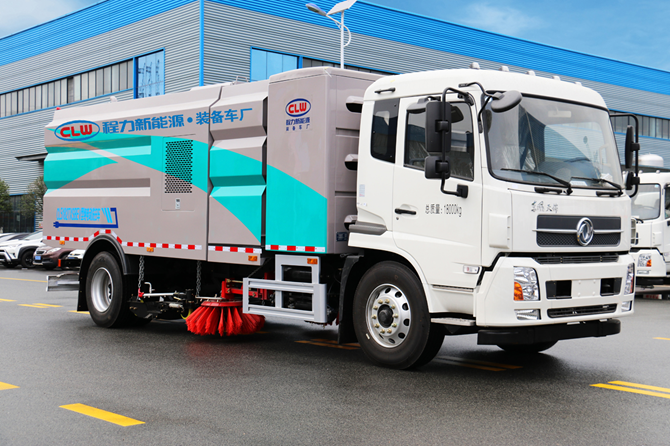

整车配置
该洗扫车采用纯电动二类底盘改装、风机、清水箱、垃圾箱、左右立扫、扫盘降尘系统、左右高压侧喷高、吸盘内置高压主喷杆、气动系统、液压系统、专用装置电控系统和副车架等改装而成。
改装组件说明:
1、纯电动二类底盘。
2、使用过程中具有高度耐磨、使用寿命长、低噪音、低油耗量和节省成本的优点。
3、采用大功率耐磨免维护离心风机,噪音低、效率高、风量大,使用寿命长。
4、非不锈钢件经防锈处理,经久耐用
5、宏业GTM高压水泵。
6、气动阀,气动阀门。
8、车辆尾部倒车影像。
9、车辆尾部手动操作盒。
10、车辆尾部后喷雾。
11、加装手动泵应急系统,在副发动机停止的状态下也能举升垃圾箱,便于维护保养。
12、左右立扫为单扫盘,减少了扫刷的数量和扫刷消耗量,能降低使用成本。扫刷上加装喷水装置,用于喷雾降尘。左右立扫分开**,可实现右扫和全扫等不同的作业模式。
13、吸盘的吸口宽度达到2300mm,确保作业总宽度大于3.2m。4个高度可调的吸嘴轮,能方便调整和保证吸嘴与路面间合理间隙,从而达到更好的吸污效果,吸污效率更高。
14、吸盘内有高压喷水装置,喷嘴布置在吸盘内部,能**限度冲洗路面。左右高压喷水支架安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水支架达到**的冲洗效果。
15、后部采用LED箭头灯**示灯,保证行车作业安全。
18、扫盘摆线马达采用三洋马达,使用寿命长稳定可靠,故障率低。
16、液压管路采用德国标准技术密封结构形式,抗震动性能好,密封可靠性高,可实现无泄漏的密封效果。
17、采用海普瑞斯液
压电磁阀,关键电控元件采用施耐德电器开关,可靠性高,使用寿命长。
18、PLC或CAN作作业。
19、清水箱,容积达8 m³。
20、垃圾箱,容积达7m³,厢体采用倾翻卸料。
2.1、产品性能特点
1、方形箱体,大大增加箱体容积,增加整车美观程度。
2、底盘电机直接取力,专车专配,**匹配,无取力器,比柴油车更节省步骤、故障率更低。
3、洗扫车采用东风纯电动二类汽车底盘改装,加装风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
4、底盘电机驱动风机和高压水泵,风机用8.0高压离心风机,效率高、风量大,**风量达23500m3/h。高压水泵采用国际知名GP-36型柱塞泵,流量合适,压力高,允许**压力达10MPa。
5、左右立扫为单扫盘,减少了扫刷数量和扫刷消耗量,能降低使用成本。左右立扫分开**,可实现左扫、右扫和全扫等不同作业模式。宽吸嘴的吸口宽度达到2418mm,确保作业总宽度大于3.5mm。4个高度可调的吸嘴轮,能多方面调整和保证吸嘴与路面间的合理间隙。吸嘴内置高压喷水杆,尽可能多的将高压洗涤喷嘴布置在吸嘴内部,不但清洗效果好,还能**限度减少高压水气流冲起污物产生的二次污染。
6、左右喷水杆安装在吸盘上,随吸盘升降,结构简单紧凑,保证喷水杆的离地高度固定不变,达到**清洗效果。开放式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。
7、程力牌纯电动洗扫车具有路面清洗、路面清扫、路缘清洗、路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 “左扫”、 “右扫”等多种作业模式可选择。选择“全洗扫”模式清洗广场和路面,清洗效率高效果好,洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘、洗刷路缘石立面。需要进行路面清扫或路面保洁作业时,可选择扫路模式。需要喷雾除尘时,可开启喷雾装置,进行喷雾除尘作业。
8、作业系统具有电脑**和手动操纵双重功能,大大地保障和提高车辆的使用率。
产品优势
(1) 清水箱充分利用了车载空间,容积大,可达8m3。垃圾箱采用单层304不锈钢结构,倾翻卸料,带高压自洁装置。自洁装置可在垃圾箱卸料时帮助卸料,清洗垃圾箱内部。 。
(2) 专人试车;模拟各种复杂工作环境,所有压缩发车前实物测试。
(3) 售后保障;非客户人为损坏,任何故障无条件售后,客户零费用解决。
(4) 无副发电机组,整车工作时噪音低。
注意事项:
1、 作业时应避免无关人员靠近车辆,特别是车辆后部。
2、 车辆在行驶作业过程中,注意避让砖头等大块垃圾
3、车辆在排泄污水箱时,请先打开后门排污阀,待排污阀不在排水后再打开后门进行垃圾倾倒。
4、 车辆在排污时请注意在专用的排污地点进行排污箱体后门5米内不得站人。
5、 垃圾箱在没有落下且锁止前,不得进入正常行驶。
2.4、底盘
底盘采用东风纯电动二类底盘,各总成匹配合理,完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点:
(1) 动力电池布置方式采用后背布置,采用窄托架装配,适应各类专用上装改装需求;
(2) 驾驶室标配中控锁,MP5,包裹式航空气囊减震座椅,高密度海绵,设置杯托、卡槽、储物盒等10余处储物空间,带来舒适驾乘体验;
(3) 整车轻量化设计,**总质量为18000kg;
(4) 搭载314kWh大容量动力电池,满足各类环卫清洗车、垃圾收运车使用需求,动力电池标配水循环热管理系统,满足车辆在各种环境条件下使用需求;
(5) 配备大功率上装取电接口,满足各类专用车上装电动化需求。
(6) 零污染、低噪音,有效的保护环境,节约燃油能源,使用成本更低。
(7) 底盘承载能力强:后双胎、轴距多样化 **爬坡度超20%,适合各种路况作业
(8) 上装取电范围广,适合各类环卫车改装
(9) 轿车化内饰及舒适性设置,电子化操控
(10) 安全可靠:配置宁德时代国内高端电池品牌
(11) 增配置:电源总开关,电池加热系统
(12) 整车配置电量大,长时间作业无忧虑
产品主要技术参数
3.1、车型基本参数表
公告型号 |
CL5182TXSBEV型纯电动洗扫车 |
外形尺寸 |
9000x2550x3240 |
|
底盘型号 |
EQ1180GEVJ1 |
上装容积 |
15方(8水7尘) |
|
总质量 |
18000KG |
上装电动机额定功率 |
80KW |
|
整备质量 |
12750KG |
上装每小时消耗电量 |
40-50KWH |
|
轴距 |
5300MM |
建议充电桩功率 |
120KW |
|
轮胎 |
295/80R22.5 18PR |
充电时间(建议功率下) |
约2.5小时 |
|
轴数 |
2 |
备注:1、专用装置:垃圾箱体,扫刷装置组成,为城市道路洗扫专用车;2、电池种类/型号/生产企业: 磷酸铁锂电池/6LH3L8/宁德时代新能源科技股份有限公司;3、ABS型号/生产企业:J ABS/焦作博瑞克**技术有限公司 |
||
底盘电机**功率 |
160KW |
|||
电池组额定电压 |
579.6 V |
|||
电池电量 |
314 KWH |
|||
底盘满载续航里程 |
369 KM |
|||
电池类别 |
磷酸铁锂电池 |
|||
电池品牌 |
宁德时代 |
|||
燃料种类 |
纯电动 |
|||
3.2、底盘基本参数表
二类底盘参数表
项目 |
参数 |
备注 |
底盘公告号 |
EQ1180GEVJ1 |
/ |
底盘尺寸(mm) |
8850*2500*2960 |
/ |
轴距(mm) |
5300 |
/ |
前/后悬(mm) |
1430/1920 |
/ |
前/后轮距(mm) |
1880/1860 |
/ |
二类底盘整备质量(kg) |
7950 |
/ |
**总质量(kg) |
18000 |
/ |
**车速(km/h) |
89 |
/ |
续驶试验里程(km) |
369 |
工作外 |
充电时间(h) |
2.5小时 180A直流充电 |
剩余30%soc |
0-50km加速性能(s) |
≤9.2 |
满载 |
二类底盘配置表
系统 |
项目 |
配置情况 |
车身 |
驾驶室 |
D530平头半排驾驶室 |
乘载人数 |
3 |
|
电机 |
类型 |
永磁同步电机 |
额定/峰值功率(kW) |
80/160 |
|
额定/峰值扭矩(Nm) |
600/1100 |
|
额定/峰值转速(rpm) |
3473/8700 |
|
冷却方式 |
水冷 |
|
电控 |
集成**器 |
**一 |
冷却方式 |
水冷 |
|
动力电池 |
电池电量(kWh) |
314.14 |
电芯类型 |
磷酸铁锂 |
|
温控系统 |
标配加热带 |
|
底盘系统 |
车架幅面尺寸(mm) |
80 |
车架宽度(mm) |
250 |
|
前板簧 |
8 |
|
后板簧 |
10+8 |
|
减震器 |
双向筒式减震器 |
|
前桥 |
6t前桥 |
|
后桥 |
11t单减 |
|
主减速比 |
6.166 |
|
轮胎规格 |
295/80R22.5 |
|
方向机类型 |
循环球式 |
|
方向助力型式 |
电控助力 |
|
制动型式 |
双回路气制动 |
|
行车制动器 |
前后鼓式制动器 |
|
驻车制动器 |
弹簧储能断气制动 |
|
功能配置 |
空调 |
单冷空调+PTC暖风 |
安全配置 |
ABS |
3.3、整车专用参数表
箱体参数 |
箱体厚度 /涂层 |
5mm |
|
箱体容积 |
15m³(8水7尘) |
||
罐体材质 |
304不锈钢 |
||
上装电机 |
类型 |
永磁同步电机 |
|
冷却方式 |
水冷 |
||
专用性能参数 |
垃圾箱容积( m3 ) |
7(不锈钢材质) |
|
|||
清水箱容积( m3 ) |
8(不锈钢材质) |
|
||||
清扫宽度(mm) |
3000-3500 |
|
||||
清扫作业速度(km/h) |
3-15 |
|
||||
保洁作业速度(km/h) |
15-20 |
|
||||
**清扫能力(m2/h) |
50000 |
|
||||
抽吸能力 |
密度(g/cm3) |
2.0 |
||||
质量(kg) |
1.5 |
|||||
抽吸粒度(mm) |
≥100 |
|||||
垃圾厢倾卸角 |
≥45° |
|
||||
清扫效率 |
≥96% |
|
||||
作业噪声(db) |
< 88 符合GB7258规定 |
|
||||
降尘系统 |
喷水形式 |
低压雾状 |
|
|||
主要元件组成 |
高压泵、水过滤器、管路、不锈钢喷架、高压喷嘴等 |
|
||||
高压水泵 |
宏业GTM-4026 |
|
||||
安装位置 |
清扫降尘 |
左右前扫盘 |
|
|||
吸尘降尘 |
吸盘吸风口内 |
|
||||
**型式 |
电子**,一键操作 |
|
||||
液压系统 |
型式 |
开放式,电动**集中操纵 |
||||
主要元件 |
齿轮泵、摆线马达、液压缸、电磁阀、集成块、高压泵等 |
|||||
摆线马达 |
三洋马达 |
|||||
齿轮油泵 |
长源机械 |
|||||
液压油缸 |
海普瑞斯 |
|||||
液压缸密封件 |
鼎基 |
|||||
液压油管 |
大航 |
|||||
电磁阀组 |
海普瑞斯 |
|||||
防震压力表 |
红旗 |
|||||
回油过滤器 |
索菲玛 |
|||||
系统溢流压力 |
10-12 |
Mpa |
||||
液压油箱容积 |
≥60 |
L |
||||
电器系统 |
系统组成 |
由底盘车电路专用工作装置操作**电路组成。 |
||||
底盘车系统电压(V) |
24 |
|||||
工作装置系统电压(V) |
12 |
|||||
电控箱面板组成 |
主电机转速表、机油温度报**装置、各种操作**开关 |
|||||
**开关 |
上海施耐德 |
|||||
可编程序逻辑**器 |
百兆富 |
|||||
断路器 |
海格 |
|||||
蓄电池 |
宁德时代 |
|||||
风机系统 |
型式 |
专用高压离心风机 |
||||
品牌 |
晨风牌 |
|||||
额定工作转速 |
2000 |
|||||
传动型式 |
底盘电机带齿耐高温A带传动(4根) |
|||||
风机皮带 |
浙江三力士 |
|||||
风量(m3/h) |
12000 ~ 23000 |
|||||
清扫系统 |
型式 |
在底盘前后轴之间,车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘,扫盘旋转由液压马达驱动,转速可调。 |
||||
主要元件组成 |
扫盘支架、扫盘、油缸、油管、连杆、调节杆、液压马达等 |
|||||
扫刷撑开直径 |
mm |

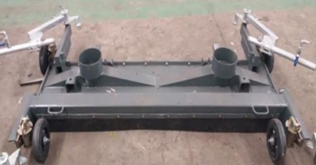

φ800-900 |
||||
扫盘马达转速 |
r/min |
140 |
||||
扫盘数量 |
2 |
|||||
单个扫盘配刷数量 |
22 |
|||||
扫盘倾角调整 |
扫盘 |
前倾5°~15° 外倾5°~10° |
||||
吸嘴装置 |
型 式 |
吸嘴悬挂在底盘车后轮之间,由吸嘴、滚轮、吸管组成,吸嘴体可随动,吸嘴升降用油缸**双吸口宽吸嘴,内置带高压喷嘴的长排喷杆(喷嘴数量8),吸嘴体与路面随动。液压驱动电气自动**吸嘴升降,弹簧浮动悬挂。 |
||||
吸管直径 |
mm |
φ180 |
||||
吸管品牌 |
NORRES |
|||||
行走轮轴承 |
SKF |
|||||
行走轮耐磨外圈 |
Stellana |
|||||
工作状态吸嘴边刚性部份 离地间隙(mm) |
5~8 |
|||||
吸嘴吸管风速(m/s) |
50 ~ 65 |
|||||
吸嘴负压(mmH2O) |
380 |
|||||
其他配置 |
报**系统 |
倒车语音报**系统 |
||||
副操作系统 |
尾部带电控操作系统,**大厢升降及后门开关,避免用户在驾驶室内操作因观察不到后方情况发生安全事故。 |
|||||
手动泵应急举升系统 |
如遇故障造成液压系统不能使用,扫刷、吸盘、大厢均不能升降,可使用手动泵应急举升系统操作。 |
|||||
【整车公告技术参数】 |
||||||
产品** |
程力牌 |
公告批次 |
337 |
|||
产品名称 |
程力牌CL5182TXSBEV型纯电动洗扫车 |
|||||
总质量(kg) |
18000 |
罐体容积(m3) |
||||
额定质量(kg) |
5120,5055 |
外形尺寸(mm) |
9000X2550X3240 |
|||
整备质量(kg) |
12750 |
货厢尺寸(mm) |
XX |
|||
额定载客(人) |
准拖挂车总质量(kg) |
|||||
驾驶室准乘人数(人) |
2,3 |
鞍座**载质量(kg) |
||||
接近角/离去角(°) |
16/9 |
前悬/后悬(mm) |
1430/2270 |
|||
轴荷(kg) |
7000/11000 |
**车速(km/h) |
100 |
|||
备注: |
备注:1、专用装置:垃圾箱体,扫刷装置组成,为城市道路洗扫专用车;2、防护材料:Q23**,左右侧面防护由专用装置(扫刷)代替, 离地高度为(mm):200,后下部防护与车架采用焊接连接,后下部防护尺寸:50×230(mm),离地面高度400mm;3、选装驾驶室前角扰流板,选装前雾灯,选装卧铺侧窗装饰板,选装驾驶室顶部中间三个装饰灯,选装仅前面罩、灯具和后视镜局部改型驾驶室;4、电池种类/型号/生产企业: 磷酸铁锂电池/6LH3L8/宁德时代新能源科技股份有限公司;5、ABS型号/生产企业:J ABS/焦作博瑞克**技术有限公司 |
|||||
【底盘技术参数】 |
||||||
底盘型号 |
EQ1180GEVJ1 |
底盘名称 |
||||
**名称 |
生产企业 |
|||||
轴数 |
2 |
轮胎数 |
6 |
|||
轴距(mm) |
4500,5000,5300 |
|||||
轮胎规格 |
295/80R22.5 18PR |
|||||
钢板弹簧片数 |
8/10+8 |
前轮距(mm) |
1880,1920 |
|||
燃料种类 |
后轮距(mm) |
1860 |
||||
排放依据标准 |
||||||
发动机型号 |
发动机生产企业 |
发动机排量 |
发动机功率 |
|||
TZ370XS-LKM1101 TZ370XS-LKM1103 |
0 0 |
160 160 |
||||
随车工具:
序号 |
名称 |
数量 |
备注 |
1 |
消防水带 |
2根 |
一根用于加水,一根用于排污 |
2 |
消防扳手 |
1把 |
用于拆卸消防栓 |
3 |
水滤扳手 |
1把 |
用于拆卸水过滤器 |
4 |
高压喷** |
1套 |
用于高压喷**使用 |
5 |
备胎 |
1个 |
|
6 |
手动液压泵摇杆 |
1根 |
用于手动液压泵的启动 |
随车备件:
序号 |
名称 |
数量 |
|
1 |
刷毛 |
1套 |
|
2 |
后门密封条 |
1条 |
|
3 |
风机密封条 |
1条 |
|
4 |
吸尘筒密封条 |
2条 |
产品主要结构

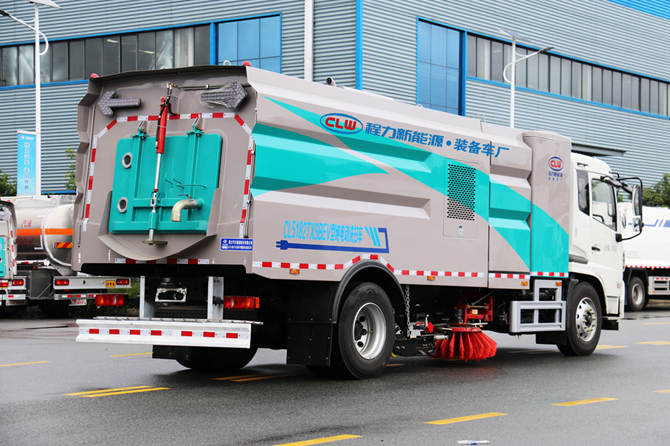

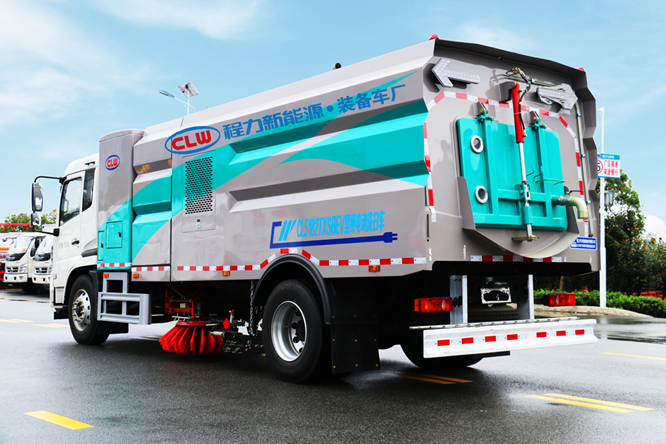

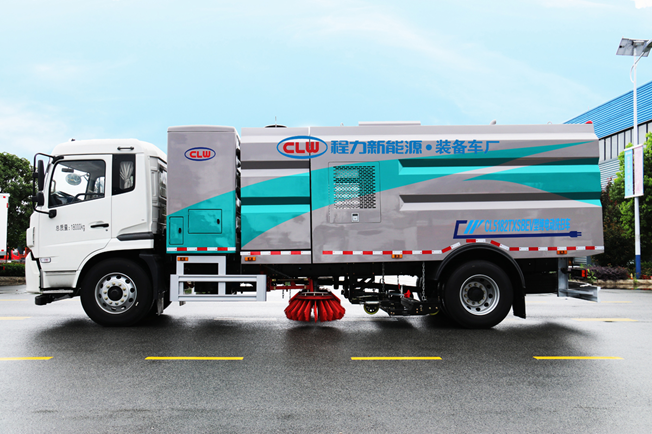

4.1、整车基本结构分解

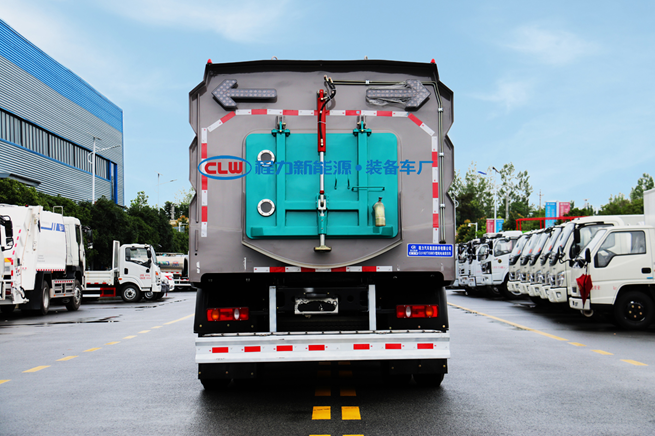

4.2、整车基本配件图解
垃圾箱观察孔 |
|
电池组及防护罩 |
|
排污球阀 |
|
后喷雾 |
|
车尾操作面板 |
|
扫盘、高压喷杆 |
|
左右箭头灯 |
|
液位显示计 |
|
充电接口 |
|
铝合金侧防护 |
|
后门锁紧 |
|
高压卷盘 |
|
电磁隔膜泵 |
|
电磁阀组 |
|
马达 |
|
高压水泵 |
|
作业监控屏 |
|
驾驶室**面板 |
|
吸盘吸嘴 |
|
气控箱 |
|
高压分水阀 |
|
304不锈钢箱体 |
|
风机 |
|
自洁系统 |
|

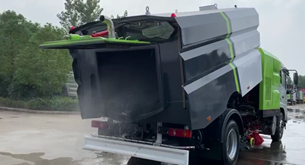

后喷雾效果图 |
|
高性能环保:
纯电动洗扫车利用高压水流及倾斜扫刷将垃圾扫**吸盘前面,在风机产生的负压作业下,风流在闭合的回路中将垃圾吸入垃圾箱储存,整个作业过程均是物理原理,不会产生化学废料或垃圾外泄对环境的二次污染,同时,后喷雾的降尘有效的降低了空气中的粉尘浓度,解决粉尘污染问题。洗扫洁净度高,该车型功能齐全能解决不同路面环境的作业,一次作业洗扫效率达98%以上,**冲洗功能、洗扫功能、路沿清洗功能、后喷雾功能、低压冲洗功能以及采用的中置吸盘+左右喷杆清洗方式,可对页面、勾缝、弯道处、路沿上等处的灰尘、垃圾均能有效的处理干净,确保环境整洁。
作业范围广
从几十微米**80-100mm的石子、砖头、树叶、饮料水瓶等杂物,一次作业均能全部去除。路面清扫宽度3500mm清扫能力40000㎡/h-50000㎡/h.
结构简单,易损件少
整车上装90%以上零部件均采用装配式组装方式,各小件均具备通用性及互换性,拆卸方便,易于更换,维护费用低,更换效率高。
水箱、垃圾箱容积大,作业时间长
水箱容积可达8m³,垃圾箱总容积达7m³,可适宜长时间作业。
